【產品簡介】

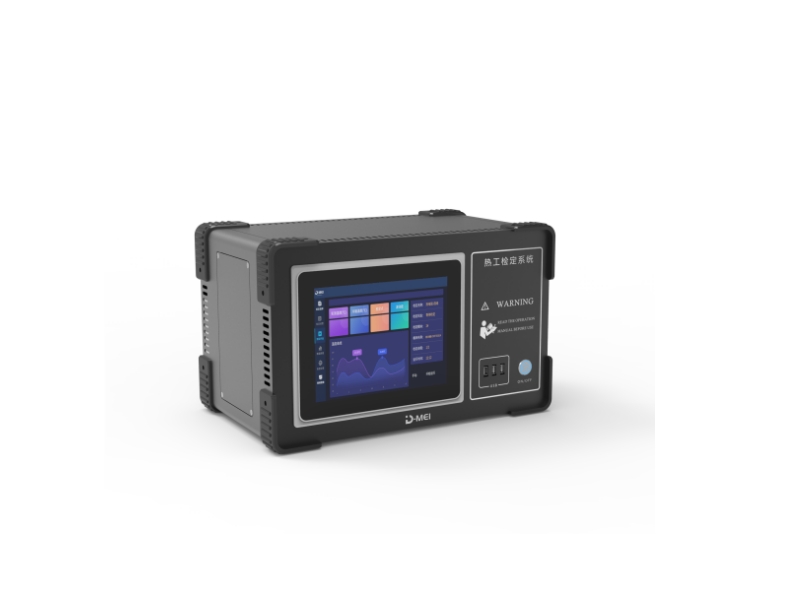

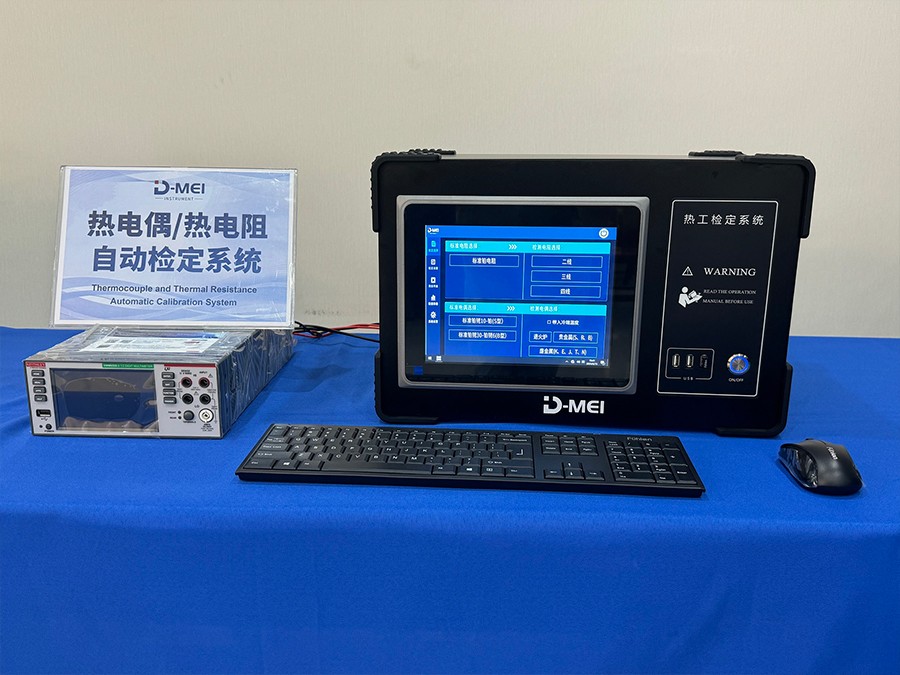

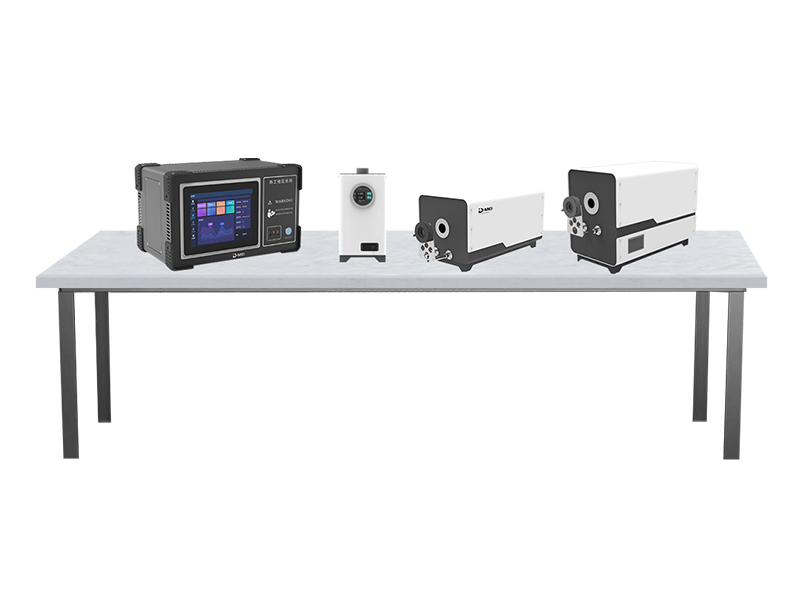

       DY-01型熱電偶自動檢測系統（300-1200℃）是由計算機、打印機、高精度數字萬用表、低電勢掃描開關、信號源(選購件)、接口等組成的自動測試、控制系統，是集計算機技術、微電測技術和自動測試技術于一體的新一代智能化計量標準裝置，用于自動檢定各種工作用熱電偶、,高精度信號源既可以在試驗室檢定，也可以到現場檢定二次儀表用。檢定程序及結果均符合國家有關現行計量檢定規程。系統完全實現了熱電偶檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。

校驗范圍：K、E、J、N、B、S、R、T多種型號的工作用熱電偶

檢定所依據的規程要求：整套系統滿足JJF1033-2008《計量標準考核規范》、JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范》規定技術指標和ITS-90國際溫標。

熱電偶檢定或校準依據規程

       JJG141-2013《工作用貴金屬熱電偶檢定規程》

       JJG351-1996《工作用廉金屬熱電偶檢定規程》

       JJG668-1997《工作用鉑銠10-鉑/鉑銠13-鉑短型熱電偶檢定規程》

       JJG368-2010《工作用銅-銅鎳熱電偶檢定規程》

       JJF1262-2010《鎧裝熱電偶校準規范》

熱電偶自動檢定裝置系統工作原理

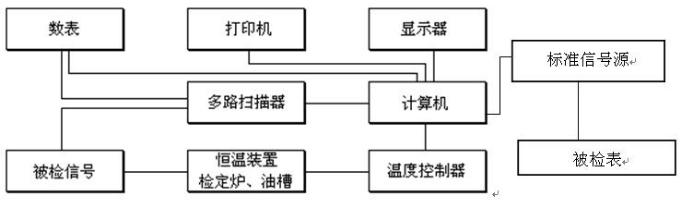

       系統將溫度控制點傳送給智能溫度控制器，由智能溫度控制器實施對檢定爐的溫度控制，在此過程中系統通過對智能多通道掃描器切換，將測溫偶測得的檢定爐電信號，由高精度61/2位數字多用表轉換為數字量通過串行口通信端口傳送到計算機。計算機根據相關規程對恒溫裝置的溫場進行監控，保證被控對象檢定爐按要求升溫或保溫。在達到規定的要求后，對被檢偶信號通過智能多通道掃描器切換進行數據采集，得出檢定結果同時相應數據進入數據庫用于查詢和統計。在檢定過程中，計算機還實時顯示各種參數。完成檢定后，通過打印機可打印出各種報表。計算機人性化操作，智能化的檢測控制，檢測二次儀表更方便。分度表和檢定規程的隨機查閱功能，使用戶在檢定過程計算查閱更方便。檢定數據記錄格式和檢定證書輸出格式可以按照用戶的要求設計，更貼近用戶單位的計量管理。操作方便，工作效率高，且可以建標。其系統框圖如下：

【技術指標】

       ①各通道轉換開關寄生電勢≤0.2μV。

       ②分辨率：電勢測量分辨力0.01μV，電阻測量分辨力0.1mΩ/0.01mΩ。

       ③準確度：電勢測量準確度≤0.01％，電阻測量準確度≤0.01％。

       ④控溫的穩定度：熱電偶檢定過程恒溫后，爐溫變化≤0.2℃/min。

       ⑤檢定溫度點范圍：熱電偶300～1200℃之間任意點，

       ⑥檢定時長：正常條件下平均每個檢定點約20分鐘。

       ⑦檢定對象：K、E、J、N、B、S、R、T多種型號的工作用熱電偶等。

       .檢定支數：可同時檢定10支熱電偶允許在同一溫度點多批檢定。

       ⑨.數據處理：該檢定系統嚴格按現行國家計量檢定規程進行數據處理。

       .工作條件：環境溫度：（20±3）℃,相對濕度：≤75％，電源：AC（220V±10％）V（50±1）HZ，要求接地電阻：≤4Ω

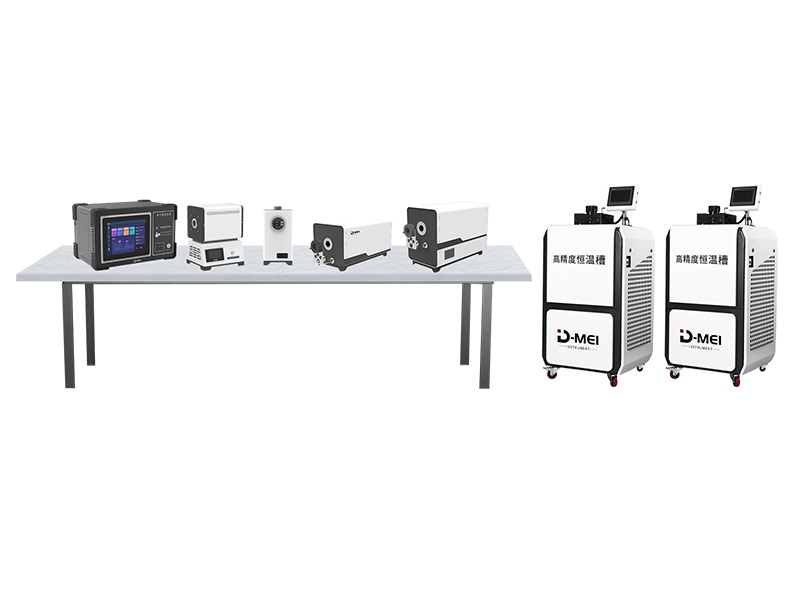

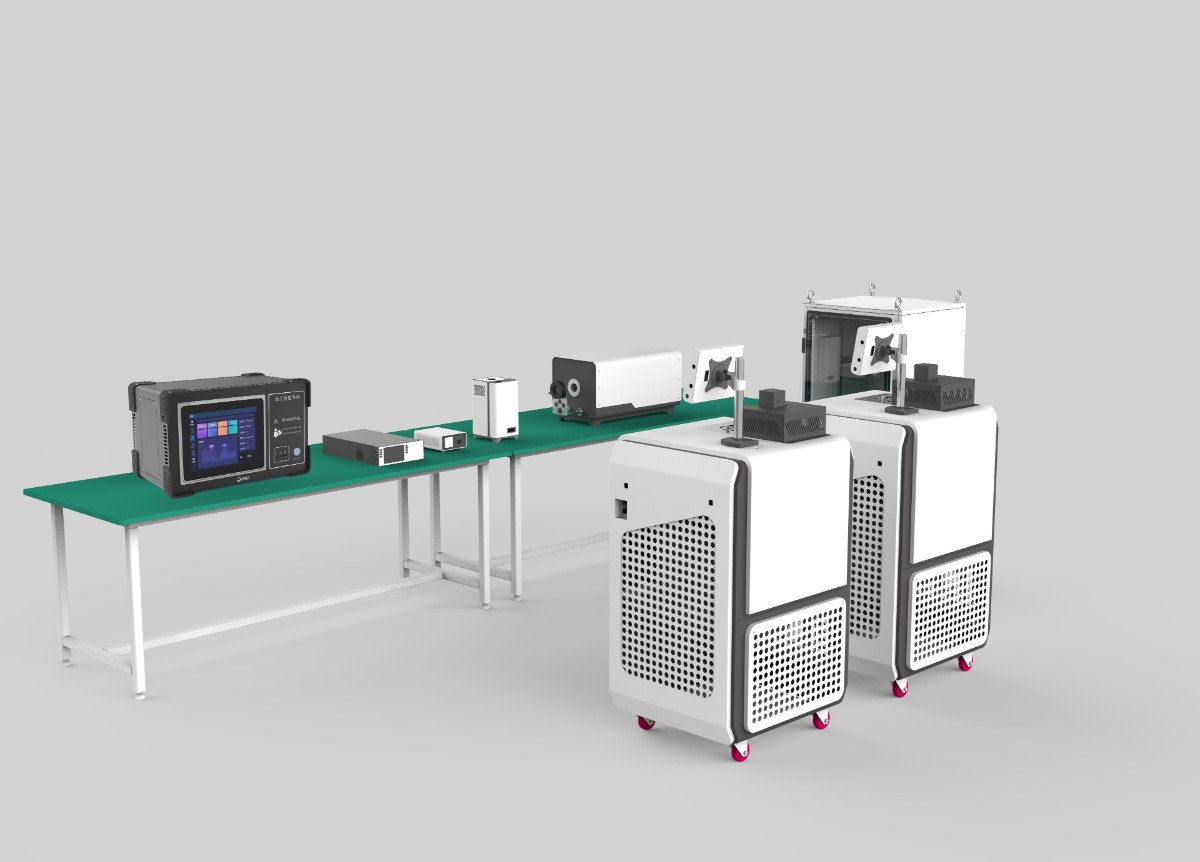

熱電偶自動檢定裝置構成說明

       1.恒溫熱源－熱電偶檢定需要熱電偶檢定爐（溫度范圍：300℃～1200℃）或短型熱電偶檢定爐（溫度范圍：300℃～1200℃）一個冰點槽,由能夠很好地保證爐膛內部溫度的穩定性和均勻性指標。

       2.數字萬用表：數字多用表接受來自計算機的指令，按要求進行功能轉換，并將信號對應的數字量送入微機,數字表是系統中關系到量值傳遞準確性的核心儀器，它直接決定了檢定數據的可靠性。

       3.標準熱電偶：DY-01型熱電偶檢定系統中的熱電偶檢定程序對標準熱電偶的要求與各熱電偶檢定規程要求相一致。檢定不同分度號工作熱電偶時，可能需要不同分度號的標準熱電偶：廉金屬被檢熱電偶在300℃以下的檢定點應在恒溫槽中進行檢定，同時應使用二等標準鉑電阻代替二等標準熱電偶，檢定Ⅲ級T型熱電偶時，0℃以下使用二等標準T型熱電偶作標準，0℃以上使用二等標準鉑電阻作標準。

       4.軟件－數據自動采集、自動處理、自動生成報表、可隨時查閱或打印歷史記錄。檢定裝置生成的記錄數據可以自動生成EXCEL文件、在本單位局域網內信息可以共享，同時可以出具不同要求的檢定證書。

       5.通訊－系統內的各硬件之間以及和計算機之間的通訊均采用RS232的串行接口或GPIB并行接口直接通訊技術來實現，保證了該自動檢定系統的可靠運行。

       6.計算機－對計算機硬件配置無特殊要求,以用戶要求為準。

【主要特點】

       1.系統配備進口高精度PID智能溫度控制器，控制精度高、控制范圍廣。

       2.熱電偶檢定均可設置任意檢定溫度點，檢定點溫度在檢定爐所規定的溫度范圍內任意設置。

       3.標準偶信息根據其檢定證書一次性輸入并采用數據庫管理，并且可同時存儲多支標準偶信息，在使用時可隨意提取。

       4.升溫過程計算機實時監控，控溫過程全程繪制升溫曲線，畫面信息詳實、完整。

       5.在檢定過程中，具有三種冷端補償方式（零點、室溫補償、自動跟蹤）供使用者選擇。

       6．系統特別設計了分次檢定（到下班時操作人員可強行退出，在下一個工作日系統自動完成后續檢定）和中斷續檢（異常退出后的繼續檢定。如：異常斷電、計算機系統故障等導致的檢定系統異常退出）。

       7．可根據檢定數據結果自動判斷被檢對象的等級，并打印檢定記錄、檢定證書或檢定結果通知書。

       8．對檢定后的原始數據進行數據庫管理，可通檢定日期進行檢索查詢并根據需要輸出報表。

       9．分度表雙向速查手冊。（通過溫度查電勢和通過電勢查溫度）

       10．檢定系統的數據處理嚴格按照現行國家計量檢定規程執行。

       11、高精度信號源既可以在試驗室檢定，也可以到現場檢定二次儀表用。

       12、智能化的檢測控制，檢測二次儀表更方便。

       13、分度表和檢定規程的隨機查閱功能，使用戶在檢定過程計算查閱更方便。

       14、檢定數據記錄格式和檢定證書輸出格式可以按照用戶的要求設計，更貼近用戶單位的計量管理。

熱電偶自動檢定裝置所用儀器配置清單及技術指標
